Таблица маркировок шаровых кранов по ГОСТ: как расшифровать обозначения на корпусе

На корпусе шарового крана всегда есть набор коротких обозначений: DN, PN, стрелка, цифры и буквы. Для инженера это рабочая информация, для монтажника — способ быстро понять, подходит ли изделие под задачу. Ошибка в чтении маркировки приводит к неправильному подбору по давлению или диаметру.

ГОСТ устанавливает, какие данные должны быть нанесены на изделие и в каком виде. Разобрав структуру обозначений один раз, можно без паспорта определить основные параметры крана и проверить его соответствие проекту.

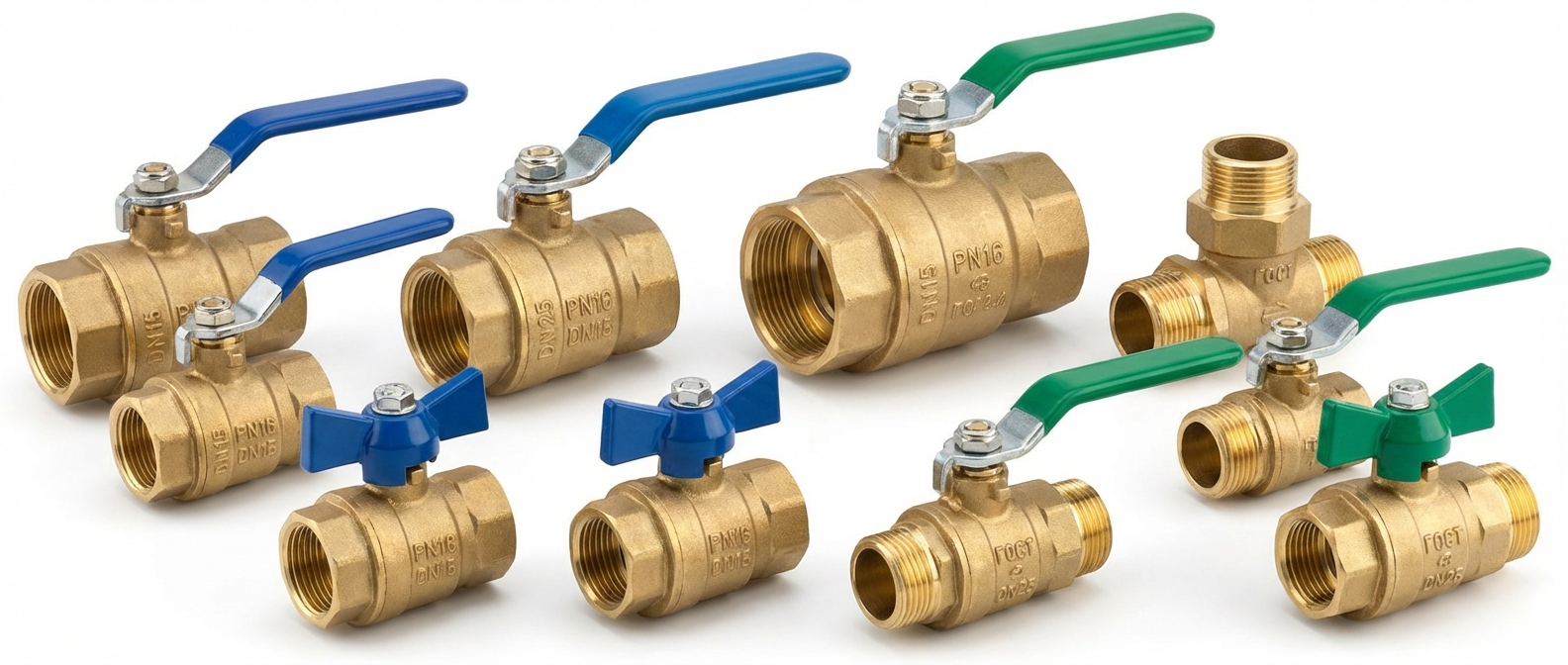

Варианты маркировки шаровых кранов

Маркировка шарового крана состоит из буквенных и числовых обозначений. Они наносятся непосредственно на корпус и отражают основные параметры изделия. В обозначениях используются сокращения, стандартизированные символы и числовые значения.

DN

DN — международное обозначение номинального диаметра (по ГОСТ 28338-89 и ГОСТ Р 52720). В российской практике применяется аналогичное обозначение ДУ — условный диаметр.

Этот параметр показывает проходной размер арматуры и связан с внутренним диаметром присоединяемого трубопровода. Значение указывается в миллиметрах, иногда дополнительно дублируется в дюймах. Число DN соответствует ближайшему стандартному значению из размерного ряда.

Пример: если на корпусе указан параметр DN 25, это означает, что кран рассчитан на трубопровод с условным проходом около 25 мм.

Иногда размер дополнительно указывают в дюймах, чтобы не возникало путаницы. Дюймовое обозначение пишется рядом с числом и сопровождается кавычками. Например, 1″ соответствует 25,4 мм.

При переводе дюймов в миллиметры получаются дробные значения, которых нет в стандартном ряду DN. Поэтому выбирается ближайшее большее число из таблицы. Так, размер 1/2″ равен 12,7 мм, но в маркировке ему соответствует DN 15. Аналогично, 3/4″ дает около 19 мм, поэтому используется обозначение DN 20.

Из-за этого DN называют условным диаметром: он отражает стандартный проходной размер, а не точное измерение в миллиметрах.

PN

PN — обозначение номинального давления шарового крана. В российской практике иногда используется аналог ПУ. Этот параметр определяется по ГОСТ 26349-84 и показывает, при каком давлении изделие может работать без потери прочности и герметичности.

Номинальное значение принимается для стандартных условий, где температура рабочей среды составляет +20 °C. Именно при этой температуре рассчитываются допустимые нагрузки на корпус, уплотнения и соединения, а также срок службы, указанный в паспорте изделия.

Давление PN указывается в мегапаскалях. Дополнительно его могут приводить в килограмм-силе на квадратный сантиметр или в барах, поскольку эти единицы часто используются в инженерной практике.

Например, маркировка PN 1 соответствует давлению 0,1 МПа (примерно 1 бар). Если на корпусе указано PN 4, это означает, что кран рассчитан на давление до 0,4 МПа.

При более высокой температуре допустимое рабочее давление может снижаться, поэтому точные параметры всегда уточняются по технической документации производителя.

WOG

Обозначение WOG встречается на шаровых кранах, выполненных по американским стандартам. Эта маркировка указывает, что изделие допускается к применению в разных рабочих средах, прежде всего в системах с водой, маслом и газом.

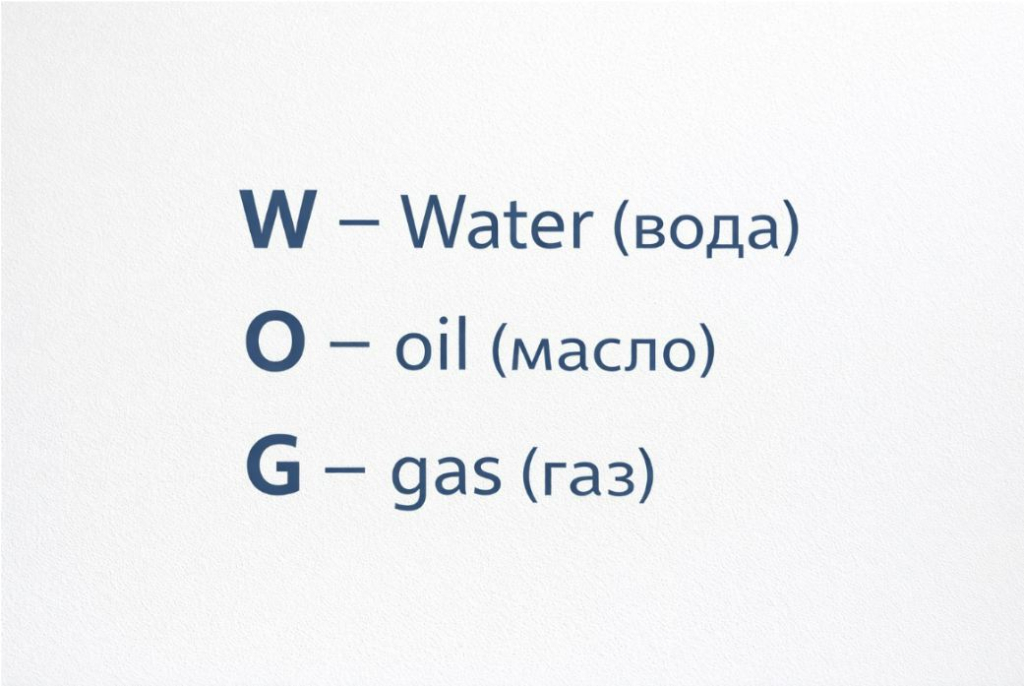

Аббревиатура расшифровывается как:

Буквенное обозначение WOG указывается после числового значения давления. Число перед аббревиатурой показывает предельное давление при комнатной температуре. Оно приводится в фунтах на квадратный дюйм — psi (lbs/in²).

Например, маркировка 600 WOG означает допустимое давление 600 psi для воды, масла и газа при стандартных условиях.

В современной практике эта система применяется ограниченно. Указанное на корпусе давление относится к воде с температурой до +38 °C. Для других рабочих сред и более высоких температур допустимые значения определяются по технической документации производителя.

WSP

Маркировка WSP используется для обозначения допустимого давления при работе с паром. Аббревиатура происходит от выражения Working Steam Pressure — рабочее давление пара.

Числовое значение перед буквами указывает предельное давление в фунтах на квадратный дюйм (psi). Например, 150 WSP означает, что кран рассчитан на давление 150 psi при эксплуатации в паровой среде.

Допустимое давление для пара обычно ниже, чем для воды или масла, поскольку температура среды выше.

CWP

Обозначение CWP встречается вместо WOG или WSP и расшифровывается как Cold Working Pressure — холодное рабочее давление.

Цифры перед маркировкой указывают максимально допустимое давление в psi для среды с температурой, близкой к комнатной. Параметр применяется к воде или другим жидкостям при стандартных условиях без нагрева.

MOP

Маркировка MOP применяется для обозначения максимального рабочего давления газа. Аббревиатура расшифровывается как Maximum Operating Pressure. Параметр используется преимущественно в газовой отрасли.

Значение MOP указывается в барах и по смыслу сопоставимо с PN, но относится к эксплуатации в газовой среде. Обозначение наносится на корпус вместе с числовым индексом.

Например, маркировка MOP 5 означает, что изделие рассчитано на давление газа до 5 бар. Превышение этого значения выходит за пределы допустимых нагрузок, предусмотренных конструкцией и материалами корпуса.

Направление потока

На части запорной арматуры встречается стрелка →, показывающая направление движения рабочей среды. Такой символ используется в конструкциях, где важно соблюдение ориентации при установке — например, на обратных клапанах, некоторых вентилях и отдельных типах кранов.

ГОСТ 21345-2005 предусматривает нанесение обозначения направления потока в случаях, когда оно влияет на работу изделия. Ошибка при монтаже может привести к нарушению герметичности или некорректной работе узла.

Логотип производителя и дата выпуска

На корпусе крана обычно присутствует графический знак или буквенное обозначение производителя. Иногда дополнительно указывается страна изготовления и дата выпуска. Эти данные используются для идентификации изделия и проверки его происхождения при поставках.

CE

Маркировка CE (Conformité Européenne) означает соответствие европейским требованиям по безопасности и стандартизации продукции. Такой знак встречается на арматуре, предназначенной для поставок на рынок ЕС.

LF

Обозначение LF расшифровывается как Lead Free — бессвинцовый сплав. Маркировка указывает на отсутствие свинца либо его минимальное содержание в материале корпуса. Это важно для изделий, применяемых в системах питьевого водоснабжения.

Марка сплава и материал корпуса

На корпусе крана часто указывается материал изготовления. Это один из ключевых параметров, поскольку разные сплавы по-разному ведут себя в воде, газе, паре и агрессивных средах.

Материал влияет на коррозионную стойкость, температурные ограничения и возможность применения в санитарных системах. По маркировке можно заранее определить, где использование изделия допустимо, а где требуется другой тип исполнения.

Нержавеющая сталь

Краны из нержавеющей стали применяются в промышленности и пищевых системах, но в бытовых сетях встречаются реже. На корпусе они могут обозначаться как НЖ или по международной системе AISI — например, 304 или 316.

Иногда встречается маркировка CW617N. Несмотря на внешний вид, это не нержавейка, а латунный сплав. Российским аналогом считается ЛС59-2.

Таблица маркировок шаровых кранов

Примеры применения шаровых кранов

Шаровые краны применяются в трубопроводных системах в качестве запорной арматуры. Конструкция с поворотным шаром обеспечивает быстрое перекрытие потока и низкое сопротивление в полностью открытом положении (для полно проходных исполнений).

Область применения определяется параметрами DN, допустимым давлением, температурным диапазоном и материалом корпуса.

Сферы применения

В системах холодного и горячего водоснабжения используются латунные и стальные краны с параметрами, соответствующими расчетному давлению сети.

В отопительных контурах подбор выполняется с учетом рабочей температуры теплоносителя и допустимых нагрузок на корпус и уплотнения.

В газовых системах применяются краны, предназначенные для работы с газовой средой и соответствующие требованиям нормативной документации. Маркировка может включать PN или MOP в зависимости от стандарта исполнения.

В промышленности используются стальные и нержавеющие модели с фланцевым, муфтовым или приварным соединением. Выбор определяется давлением, температурой и характеристиками транспортируемой среды.

Рекомендации по выбору

Подбор начинается с определения DN в соответствии с проектным диаметром трубопровода. Условный проход выбирается из стандартного размерного ряда.

Рабочее давление системы сопоставляется с маркировкой PN, MOP или иным обозначением, нанесенным на корпус. Номинальное значение давления указывается для температуры +20 °C; при повышении температуры допустимая нагрузка снижается.

Материал корпуса выбирается исходя из условий эксплуатации. Латунные изделия применяются в водоснабжении, углеродистая сталь — в промышленных и магистральных системах, нержавеющая сталь — в средах с повышенными требованиями к коррозионной стойкости.

Тип присоединения определяется конструкцией узла: муфтовое соединение используется в резьбовых системах, фланцевое — на магистралях, приварное — в неразъемных участках трубопровода.

Заключение

Маркировка шарового крана содержит ключевые параметры изделия: условный проход, допустимое давление, температурные ограничения, материал корпуса и дополнительные обозначения по стандарту исполнения. Эти данные наносятся на корпус и позволяют определить основные характеристики без обращения к паспорту.

Корректная расшифровка обозначений DN, PN, WOG, WSP, MOP и других маркировок исключает ошибки при подборе арматуры для воды, газа, пара и технологических сред. При выборе учитываются расчетное давление системы, температурный режим и совместимость материала с рабочей средой.

Использование изделий с параметрами, соответствующими условиям эксплуатации, обеспечивает стабильную работу трубопроводной системы и соблюдение требований нормативной документации.
