Диаметры шаровых кранов: как определить размер крана без ошибок?

Почему правильный выбор диаметра шарового крана критичен?

Неверный подбор приводит к росту гидравлических потерь, снижению пропускной способности и риску утечек. Это влияет на работу системы, бюджет проекта, сроки монтажа и репутацию подрядчика.

Какой диаметр мне нужен?

Размер должен совпадать с внутренним сечением трубопровода, чтобы избежать сужения потока и лишних потерь давления. На практике ориентируются на условный проход (DN), учитывая давление, тип среды и особенности монтажа.

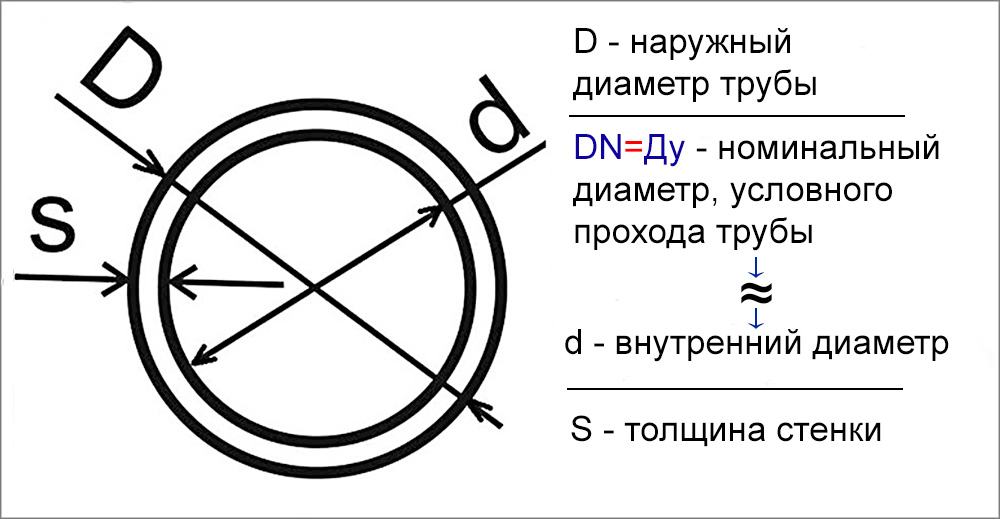

Как связаны условный проход (DN), наружный и внутренний диаметр трубы?

DN — номинальное значение, по которому выбирают арматуру и трубопровод. Оно не всегда совпадает с фактическим внутренним размером: стандарты для стальных, полимерных и медных систем различаются, что часто приводит к несостыковкам на объекте.

Совет эксперта от Краны-Шаровые.ру:
«Перед заказом оборудования уточняйте стандарты труб. DN25 для стальной и DN25 для полипропилена — это разные реальные размеры».

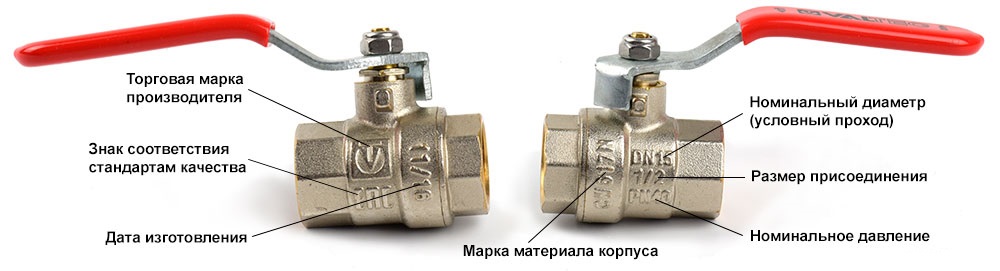

Как определить диаметр по маркировке?

На корпусе указывают DN и рабочее давление PN. Например, DN32 PN16 означает номинальный размер 32 мм и предельное давление 16 бар. Эти параметры сверяют с проектом, чтобы избежать несовместимости.

Что делать, если трубы и краны разных стандартов?

Когда на объекте сочетаются ГОСТ, DIN и ISO, используют переходники. Выбор выполняют по фактическому внутреннему размеру трубопровода, а не по наружному.

Как рассчитать оптимальный размер для конкретной задачи?

Параметры зависят от требуемого расхода, допустимых потерь давления и режима эксплуатации. Для инженерных расчётов используют гидравлические формулы с учётом скорости потока, вязкости и длины трубопровода.

Таблица соответствия DN и типоразмеров для основных стандартов

Данные усреднены для наиболее распространённых типоразмеров. Перед подбором обязательно сверяйтесь с документацией производителя.

Какие ошибки чаще всего допускают при подборе?

Самые распространённые ошибки — выбор по наружному диаметру трубы, игнорирование различий между стандартами, а также попытка "универсализировать" кран для разных типов труб. В результате — проблемы с монтажом, утечки и переделки.

Совет эксперта от Краны-Шаровые.ру, ведущего инженера-проектировщика: "Не экономьте время на проверке размеров. Лучше потратить 10 минут на сверку, чем потом часами устранять аврал на объекте."

Как влияет диаметр шарового крана на гидравлику системы?

Он определяет сопротивление потоку. Если кран меньше диаметра трубы, возникают дополнительные потери давления, шум, кавитация и ускоренный износ. Если больше — смысла нет: стоимость выше, а выигрыш по гидравлике минимален.

Как выбрать шаровой кран для высокотемпературных и агрессивных сред?

Подбор по диаметру — лишь часть задачи. Для высокотемпературных, агрессивных или абразивных сред важно учитывать материал корпуса, уплотнений и наличие сертификатов соответствия. Модели для пара, кислот или нефтепродуктов подбирают по отдельным таблицам химической стойкости.

Инженерные нюансы

1. Условный проход (DN) — округлённая величина, и у разных производителей фактическое сечение корпуса может отличаться на 1–2 мм, что критично для автоматизации.



2. У промышленных моделей с «полным проходом» реальное отверстие иногда на 5–10% меньше внутреннего размера трубопровода.



3. В системах с частым циклированием (открытие/закрытие) лучше выбирать арматуру с небольшим запасом по DN, чтобы снизить износ.



4. В схемах с насосами важно учитывать не только проход самого крана, но и параметры присоединительных элементов, чтобы избежать гидроудара.

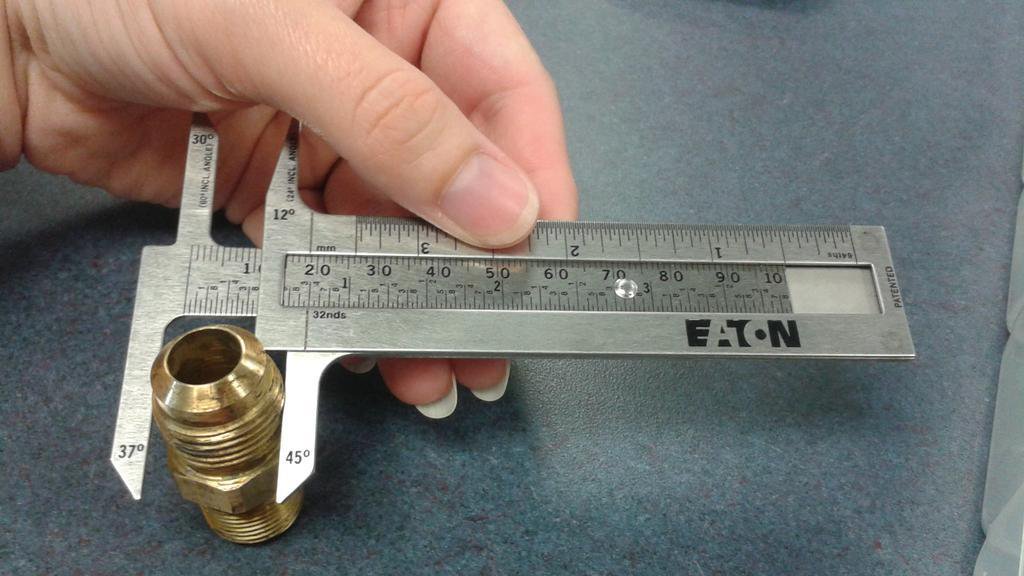

5. В старых зданиях встречаются «нестандартные» размеры труб — подбор выполняется по фактическому замеру штангенциркулем.

Как избежать ошибок при заказе?

Перед заказом всегда сверяйте следующие параметры: условный проход (DN), рабочее давление (PN), стандарт трубы, материал и тип присоединения. Не полагайтесь на "глазок" или устные рекомендации — только точные данные из проекта и спецификации.

Итоги: на что обратить внимание при определении диаметра?

Правильный подбор — это не только вопрос технической грамотности, но и залог вашей профессиональной репутации. Тщательно сверяйте стандарты, не экономьте на проверках и всегда помните: цена ошибки в миллиметрах может измеряться миллионами рублей.

Часто задаваемые вопросы

Как определить диаметр шарового крана для трубы?
Ориентируются на условный проход (DN), который должен совпадать с внутренним размером трубопровода. Для точного подбора используют проектную документацию и стандарт.

Можно ли использовать шаровой кран с DN, отличающимся от трубы?
Несовпадение приводит к сужению потока, повышенным потерям давления и сложностям при монтаже. Лучше выбирать арматуру с DN, соответствующим линии.

Что делать, если на объекте трубы и краны разных стандартов?
При различиях ГОСТ, DIN или ISO применяют переходники. Подбор ведут по фактическому внутреннему размеру, а не по наружному.

Как влияет диаметр на работу системы?
Размер прохода определяет сопротивление потоку. Недостаточный вызывает падение давления, шум и ускоренный износ, чрезмерный не даёт преимуществ и увеличивает стоимость.

Какие параметры важно проверить перед заказом?
Необходимо уточнить DN, PN, стандарт, материал, тип присоединения и сверить всё с проектом.

Почему DN не всегда равен внутреннему диаметру трубы?
DN — номинальное значение, которое может отличаться от фактического внутреннего размера из-за особенностей стандарта и производителя.
